豪典门窗软件WinCAD简介2017

豪典门窗设计WinCAD软件

1. 软件概述

　　豪典门窗设计WinCAD 是一款用于门窗行业设计、预算、下料、优化等全过程的软件。本软件基于自主CAD平台开发，完全的矢量化图形组织、灵活的绘图方式可快速创建各类标准窗、异形窗、组合窗等。软件采用节点驱动方式计算下料尺寸，可直接查看各处的搭接节点图、各部位的三维节点及整窗的三维图。算料准确、操作灵活并可提供自动生成的公式供用户校核使用。本软件主要特点如下：

1. 软件采用项目方式组织管理，同一项目下可创建多种窗型、多个加工单更贴近于实际生产中的计算管理，针对每一批加工单可单独进行材料统计、优化、报价等操作，快速生成对应的各种表单；

2. 完全的矢量化绘图环境，绘图操作方式接近于AutoCAD，如鼠标中键平移、滚轮缩放等；

3. 节点驱动式算料方式，只要定义好型材之间的搭接、拼接方式，就可以自动计算出各种窗型的下料尺寸无需设定任何公式，并生成1:1的内、外视图；

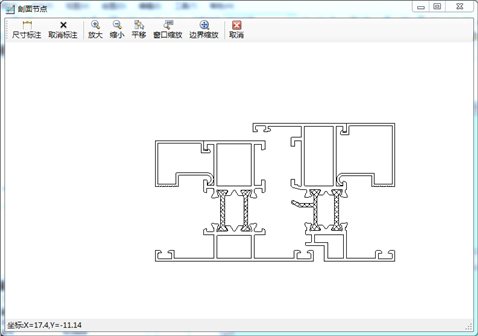

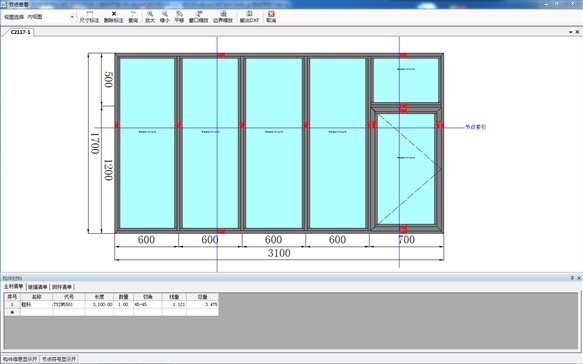

1. 方便的节点查看工具，窗型设计完成后，可快速查看选定位置的节点图，用于判断下料计算正确性，同时软件还提供自动生成的公式供校对使用，两种方式同时校核，确保下料计算的准确性；

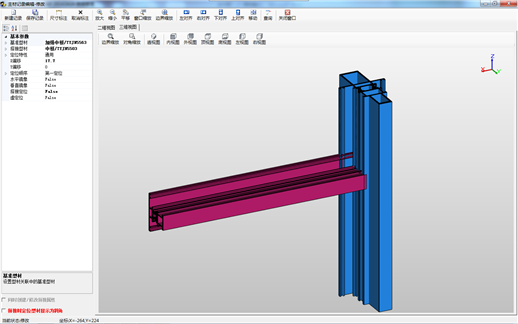

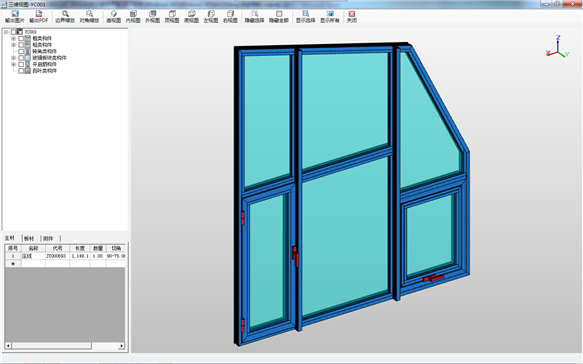

1. 强大的三维图形，窗型设计完成后，可自动生成整窗的三维图，可以方便的切换角度、缩放等操作查看各部位的细部构造节点，能快捷的判断出各部位的搭接方式、构造节点等，并能把三维图形输出图片、PDF文件或模型文件；

1. 节点图输出功能，用户可给窗型设置节点索引位置，计算完成后软件可自生成索引位置的节点图，节点图可以直接输出至CAD供后续图纸编辑使用；

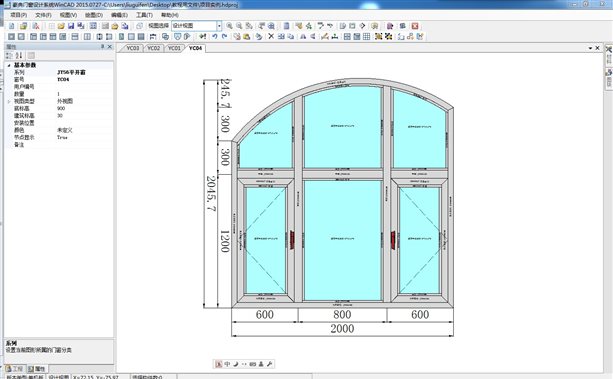

1. 分格自由设计，用户可根据实际分格情况自由设计矩形或异形窗，通过软件提供的关键点捕捉、辅助线等工具加快窗型设计的速度；

2. 图形与材料分离式设计，窗型的设计与材料无关，窗型可多次重用，图形通过匹配材料后自动生成料单，根据不同阶段可生成框材料单、扇材料单或整体料单；

1. 灵活窗型设计方式，软件可能过模板库、图块库、构件块、现有文件等多种方式创建窗型，同时可在不同的窗型之间复制、粘贴实现窗型组合；

2. 图块重用与图块自动更新设计，用户可针对项目的建立固定板块、开启板块、外框等建立图块，图块中包含各种定义完整的材料信息，创建工程设计图样时用图块搭建，从而快速创建窗型生成工艺单。引用的图块可以自动更新，当工程材料配置发生改变时，只要修改图块后，本项目下的所有窗型材料可以自动更新；

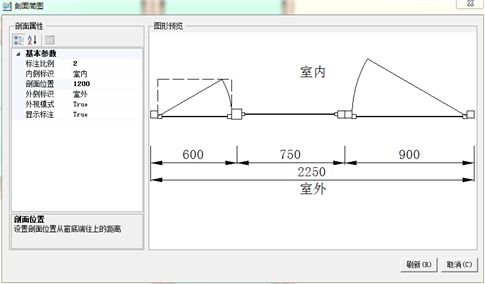

3. 自动生成俯视图功能，用户可将俯视图显示在下料单或窗号大样图中，使图形更加直观；

1. 参照设计，用户对本工程下分格相同的窗型，只要设计一次，其它相同分格可以直接参照引用此窗型文件（源窗型），引用后直接修改尺寸无需重新匹配材料。当源窗型中材料发生改变时，各引用窗型文件可自动更新；

2. 网络数据支持，软件企业版采用基于网络的数据库，多人可共享各种材料数据、模板数据、图块数据等，并可设置不同权限，方便统一管理；

3. 完全开放的数据系统，用户可根据自己的使用情况，建立自己的型材库数据，同时也可以使用软件提供的通用型材数据；

4. 软件支持型材与玻璃配合的自动检查，根据设置系统可自动型材槽口与玻璃的搭配关系是否合理，避免出现错误的玻璃选型；

5. 可视化的型材设置，型材设置或型材搭接设置都采用可视化的界面，用户编辑直观、方便，还可直接量取尺寸；

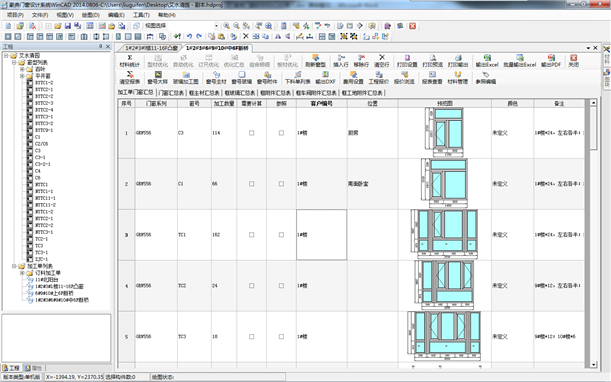

1. 加工单批次组织，同一项目中可按进度计划，创建不同批次的加工单，对不同阶段的加工单还可以分类管理。针对各批次加工单进行材料统计等操作，生成各阶段的材料统计报表；

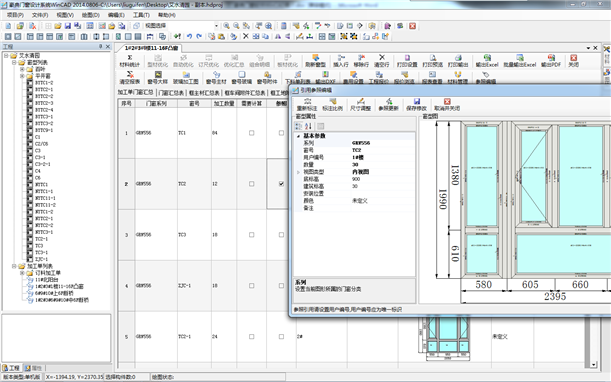

1. 加工单窗型引用功能，软件可以直接在加工单中直接创建窗型引用参照，并直接修改尺寸。用户只需设计一次窗型，就可在不同阶段（如预算阶段、订料阶段、生产阶段）创建相同分格不同尺寸的下料单，并进行统计优化等操作；

1. 多种方式的材料统计，软件可提供区分框、扇的主材、板材、附件统计，区分车间、工地的附件统计等；

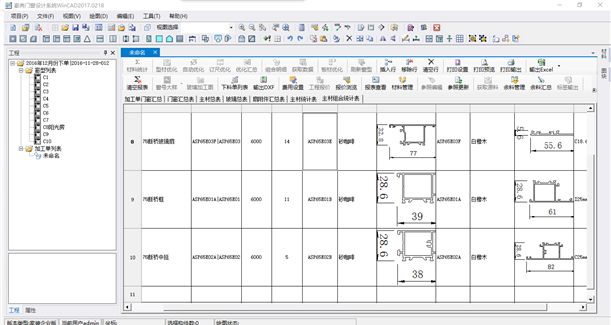

2. 窗号材料统计，软件可提供窗号主材、窗号板材、窗号附件、窗号大样统计，适应不同的场合需要；

3. 隔热型材自动拆分功能，软件在生成主材汇总后，可根据用户在数据库中设置的主材内、外侧名称代号，自动拆分成带有内、外侧明细规格的统计表，并能自动拆分出内、外侧颜色；

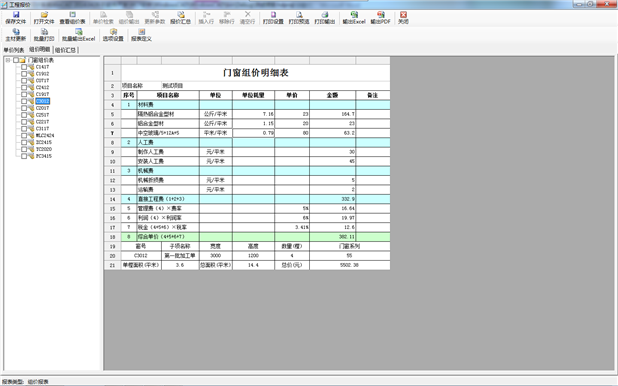

1. 灵活的报价表，软件可按加工单生成报价明细表及汇总表，并可灵活更新材料单价、损耗等系数，适应实际工作中的调整需要。组价表可按窗号、系列或项目整体生成，并且可按洞口或外框面积进行组价输出，组价表及汇总表均可采用自定义格式输出，增强了软件的灵活性；

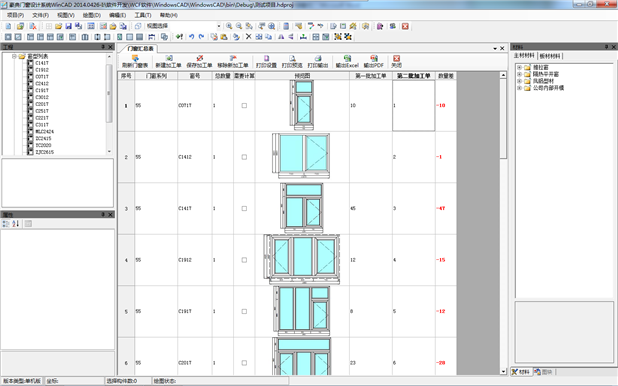

1. 直观的项目组织方式，软件可自动生汇总生成本项目下所有加工单中的数量，并生成横向对比表，可直观的查看本项目中各窗型的总量、各分批加工单中的加工量及余量，便于项目的日常管理；

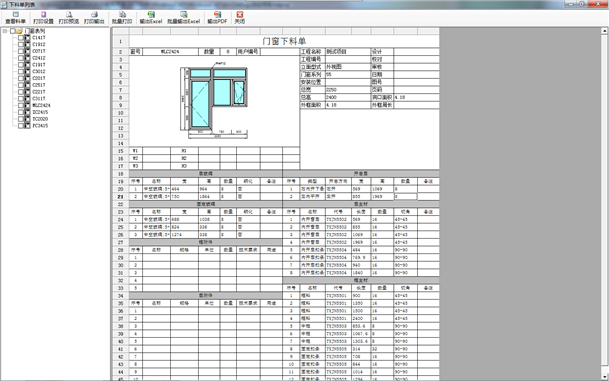

1. 软件生成的各类报表，可输出Excel、PDF等文件，同时下料单也可批量输出Excel，便于日常工作的文件交流；

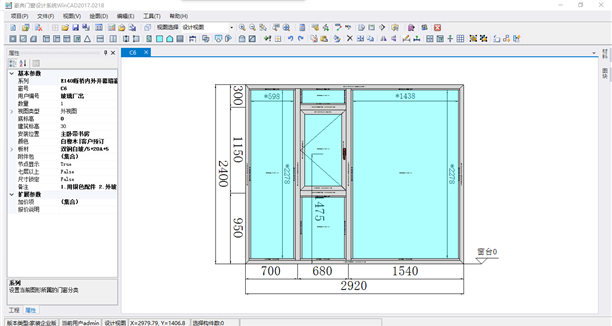

2. 软件可自动标注窗台标高、把手高度、净空尺寸，并可随分格尺寸或参数所变化自动调整，方便展示给客户或向加工人员提供更直观的信息；

1. 窗型设计图可单个或批量输出成DXF图形，用户可直接在CAD中调用，批量输出时还可设置图框的排列方式，便于生成施工图；

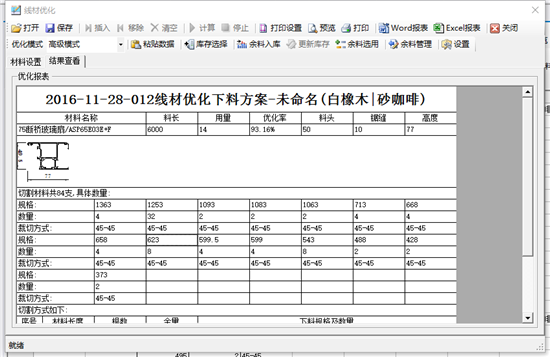

2. 多种原材料的线材优化、反向定尺优化、自动优化，优化报表可导出Excel、Word、PDF等，优化报表可设置显示型材图、显示角度，并可扩展与切割设备联机、输出标签；

1. 多种原材料的板材优化，优化报表可导出Excel、Word、PDF等；

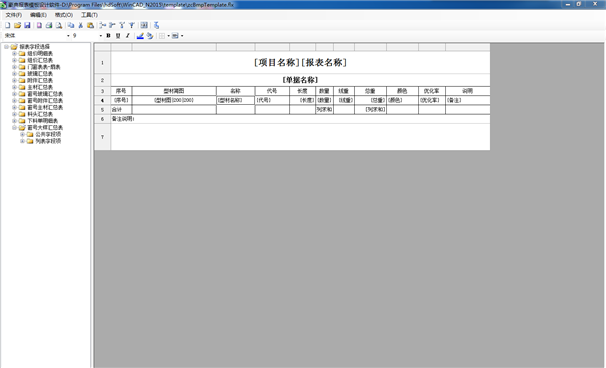

2. 自定义报表功能，软件中的各类统计报表、加工工艺单均可自行定义，用户可根据公司标准化文档要求，定义符合本公司的各类报表；

3. 自定义标签输出功能，用户根据需求编辑标签样式，并支持生成一维条码、二维条码标签；

4. 支持零售报价及订单管理，通过设定产品参数及经销商资料，可快速生成零售报价单，并可对订单进行查询、汇总等管理操作；

1. 可以与豪典管理系统无缝对接，单据可直接存入管理软件中，并可从管理软件的库存中提取原料数据、料头数据参与优化计算；

1. 联系方式

　　电 话：刘工(13381236235) 、 李工(18618268200)

　　固话/传真：0731-88890616

　　Q Q：602900203 、 43955790

　　邮 箱：hdwall@163.com

　　网 址：www.hdwall.net

　　地 址：湖南长沙雨花区香樟路万坤图财富广场
